三元スパッタブログ　（岡本担当）


ターゲット交換を実施しました！　　2026.5実施

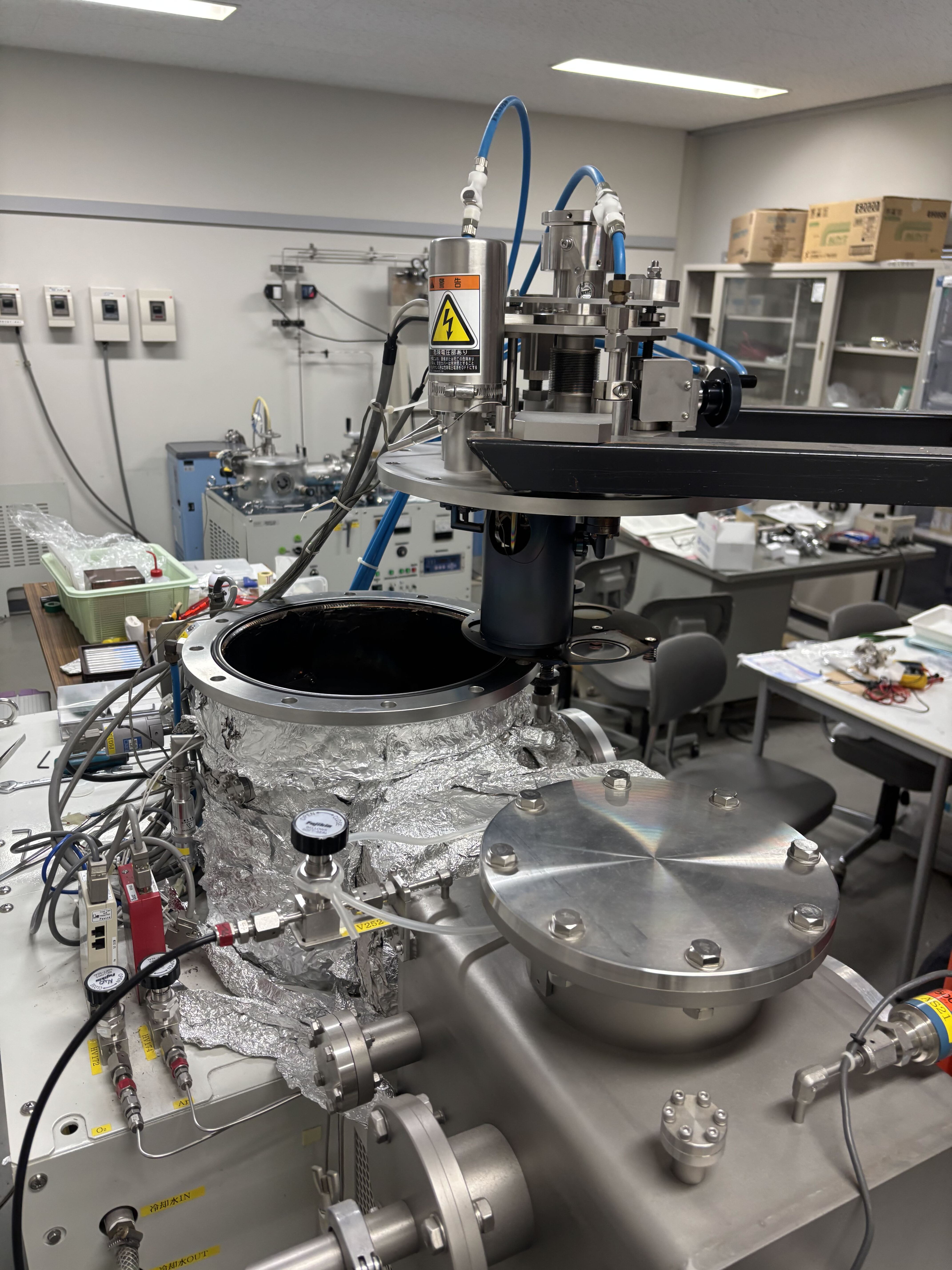

まず、ターゲットがチャンバーの中にあるので、蓋になっている所をフォークリフトで外します！

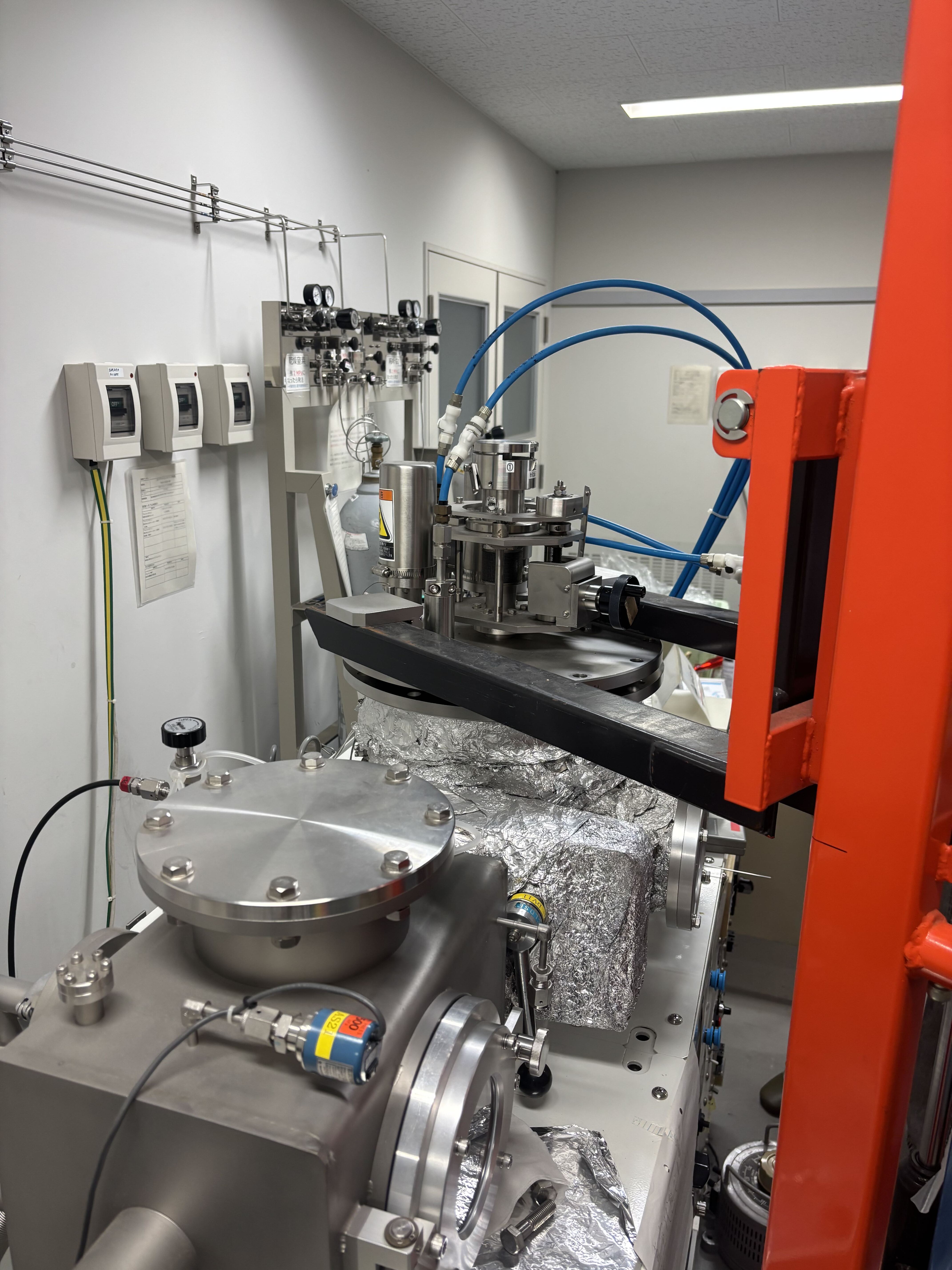

フォークリフトで運搬中！ちなみにこのフォークリフトは三元スパッタ装置の専用設計です。

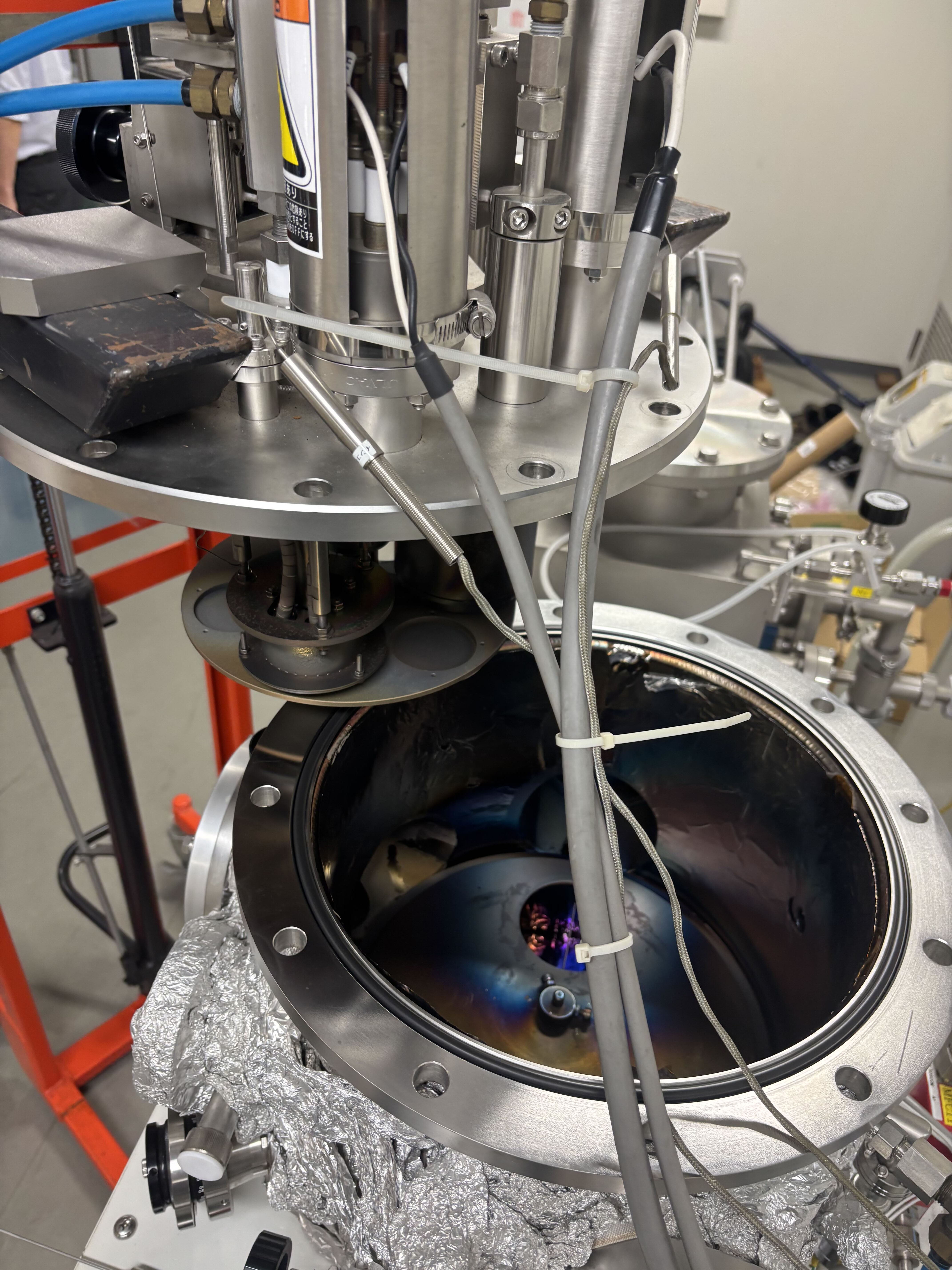

こちらが、チャンバーの中です！普段は超高真空状態なので、中々お見えになれない貴重な写真です！

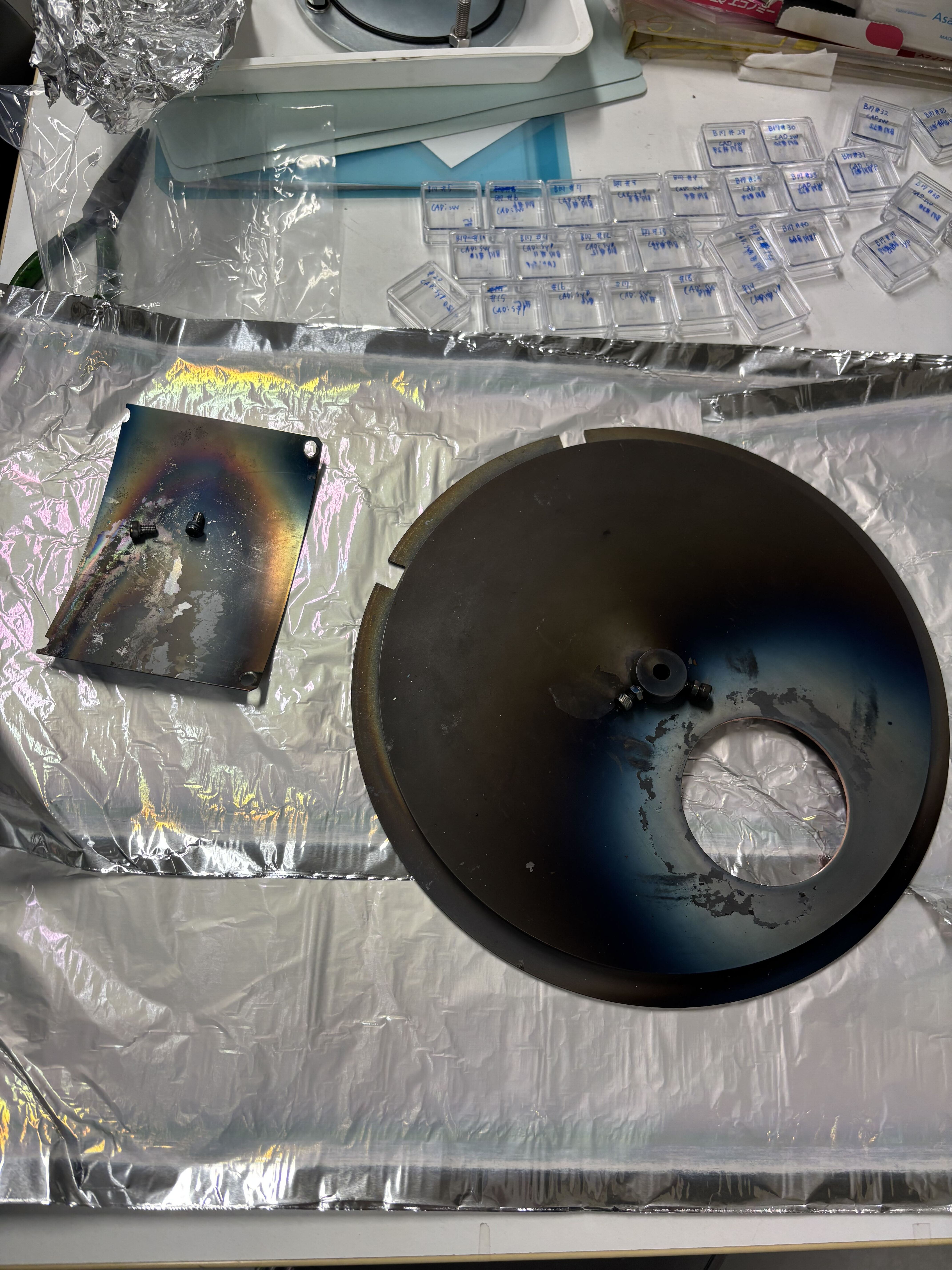

ターゲットと基板の間にあるシャッターです！色々な物質が付着しているので意外と危険です！

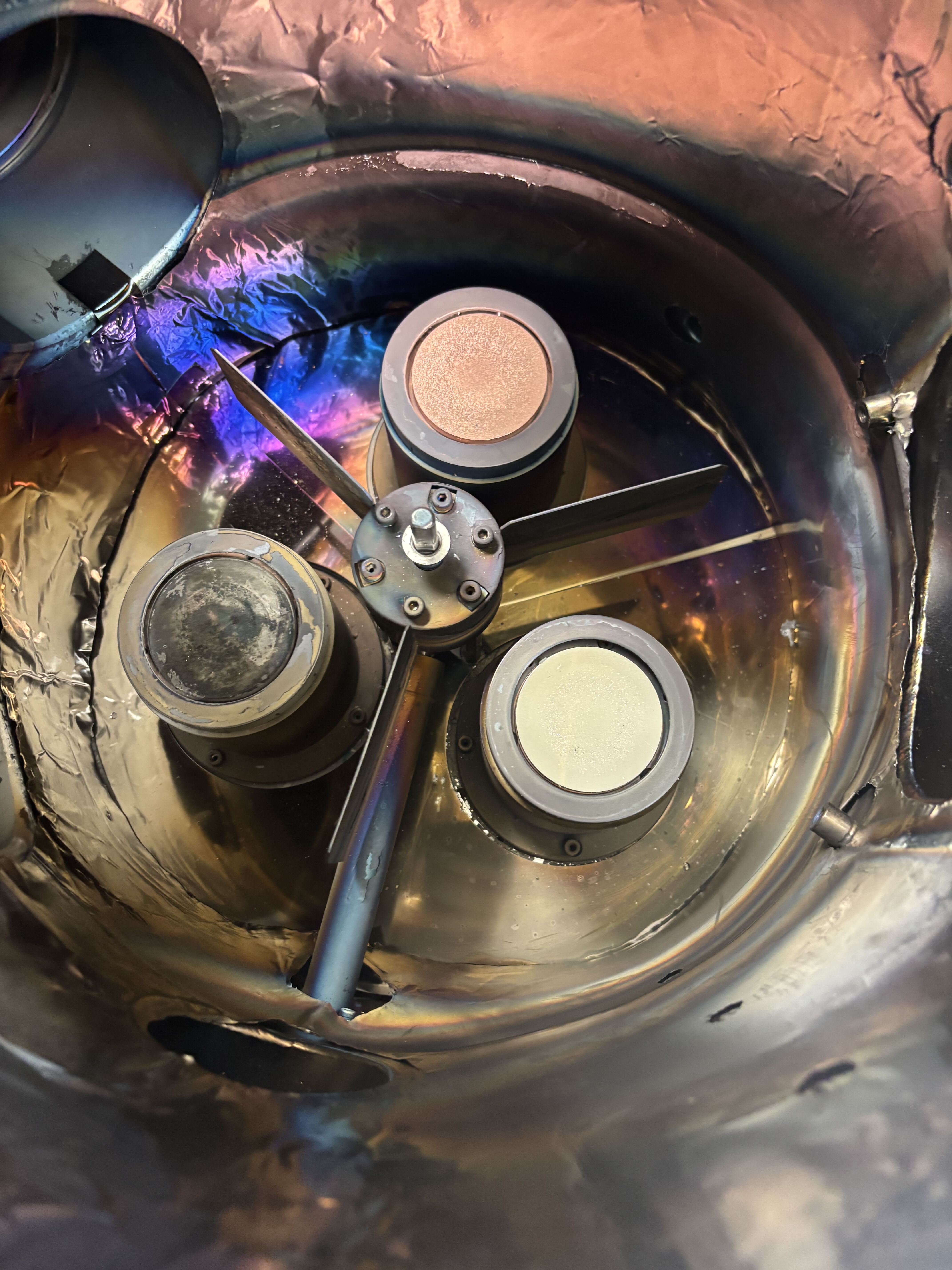

こちらが、ターゲットです！上からCu、右下がNiCo2合金、左側がSiO2です！今回は、CuをFeに変更しました！

ターゲット交換が完了すると、また超高真空(圧力が10-5Paほど)状態に戻す必要があるので「ベーキング」というチャンバーを加熱して壁面などに吸着した分子を飛ばす工程を行います。これを2日ほど行うことで超高真空状態になります！


基板加熱機構の改良の道のり　　2026.6実施

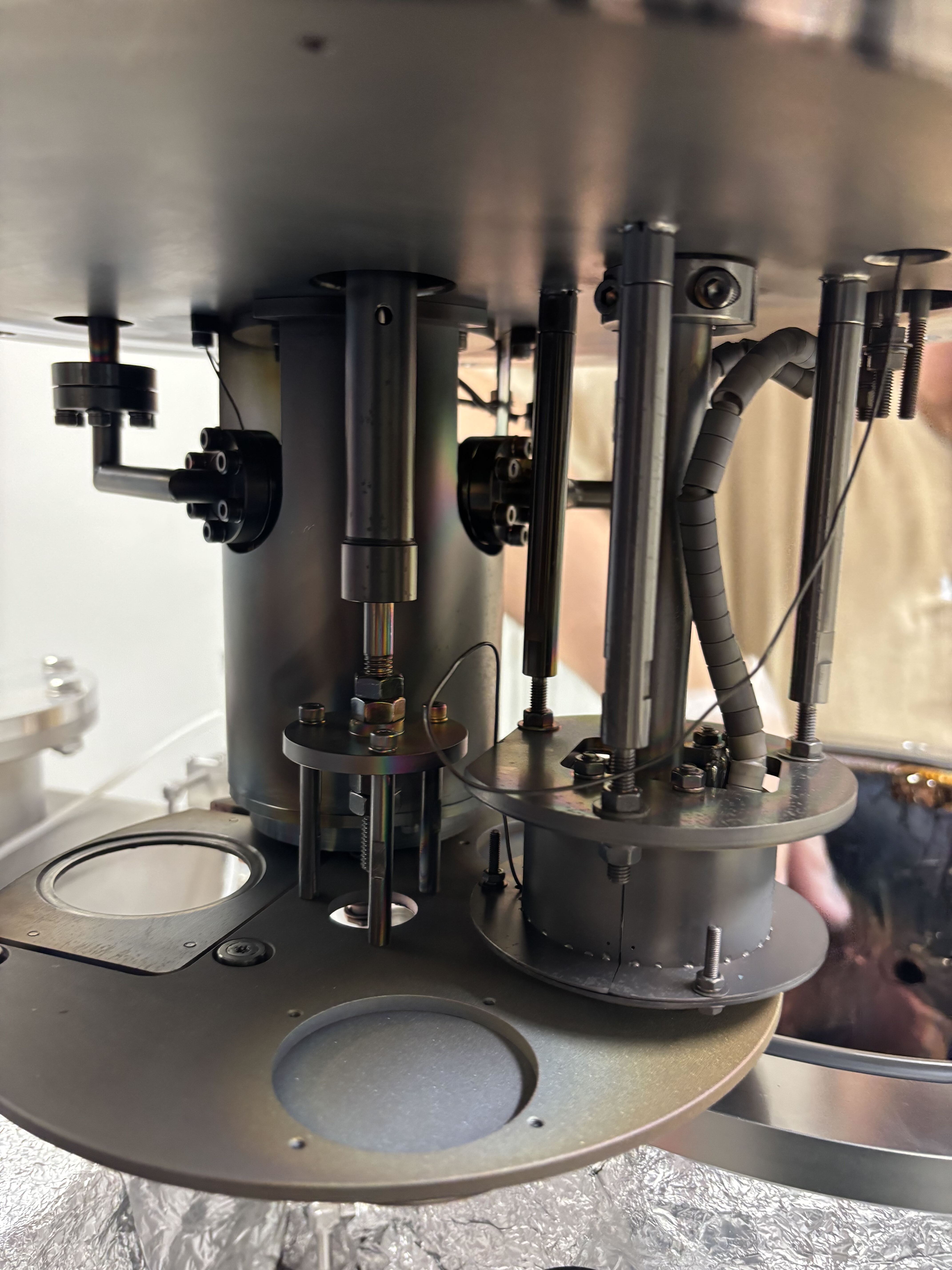

まず基板加熱機構を確認します。5月に行ったチャンバー解放した際に一緒に確認しました。
通電も確認できたし、ハード的には問題ないかも？？

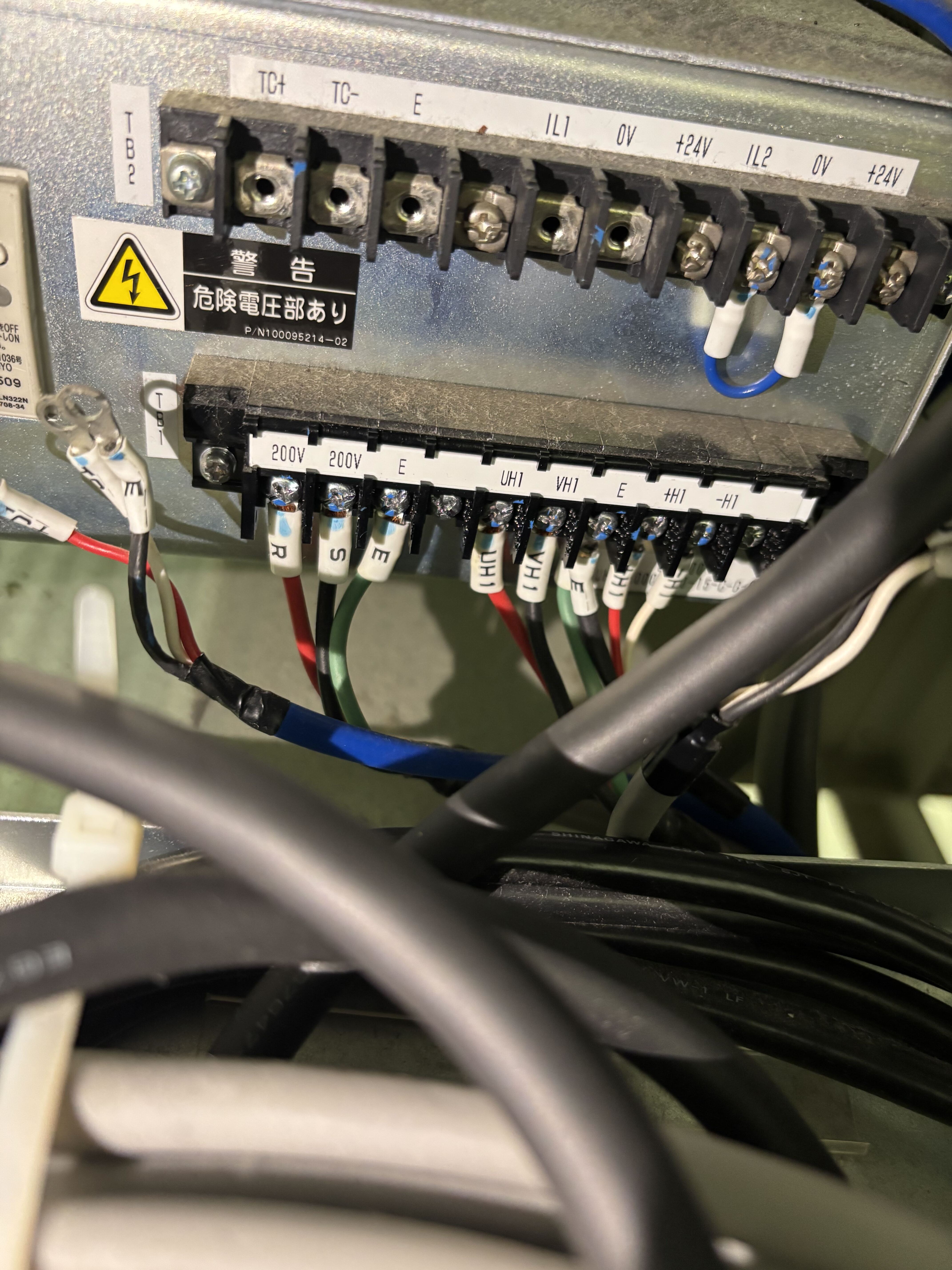

コントロールパネルに問題アリと睨んで取り外しを行っています。

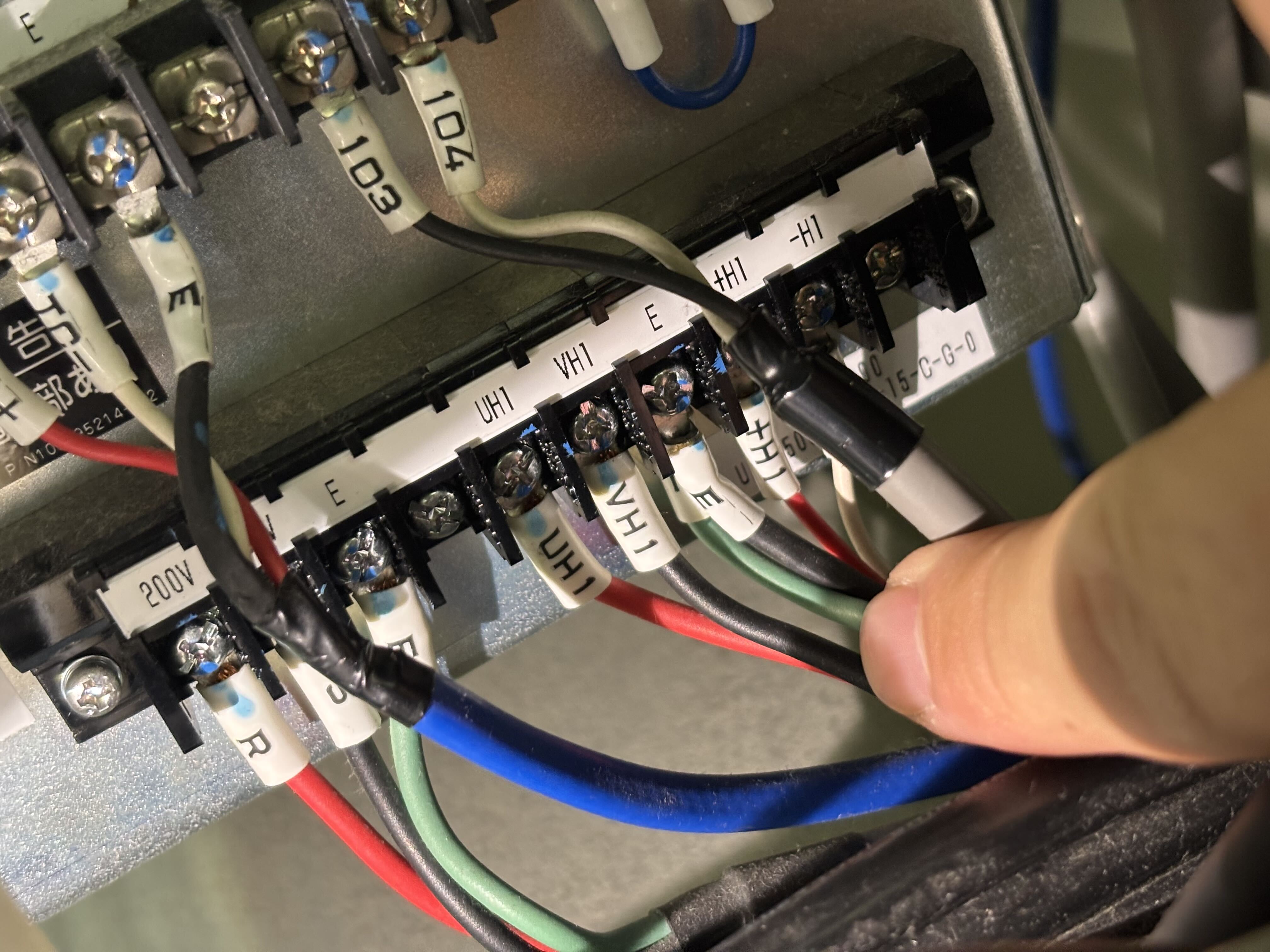

配線が狭い。。。感電には最新の注意を払います。

写真がなくて申し訳ありませんが、コントロールパネルが原因でした！新しいコントローラを購入し取り付けも完了して、加熱の温度などもモニタリングできるようになりました！！
ここまで紆余曲折、ようやく学部時代からの夢であった、基板加熱を用いた製膜ができる。。！！
